JPA 활용 1 - 도메인 모델과 엔티티 설계

요구사항 분석

• 회원 기능
  • 회원 등록
  • 회원 조회
• 상품 기능
  • 상품 등록
  • 상품 수정
  • 상품 조회
• 주문 기능
  • 상품 주문
  • 주문 내역 조회
  • 주문 취소
• 기타 요구사항
  • 상품은 재고 관리가 필요하다.
  • 상품의 종류는 도서, 음반, 영화가 있다.
  • 상품을 카테고리로 구분할 수 있다.
  • 상품 주문시 배송 정보를 입력할 수 있다.

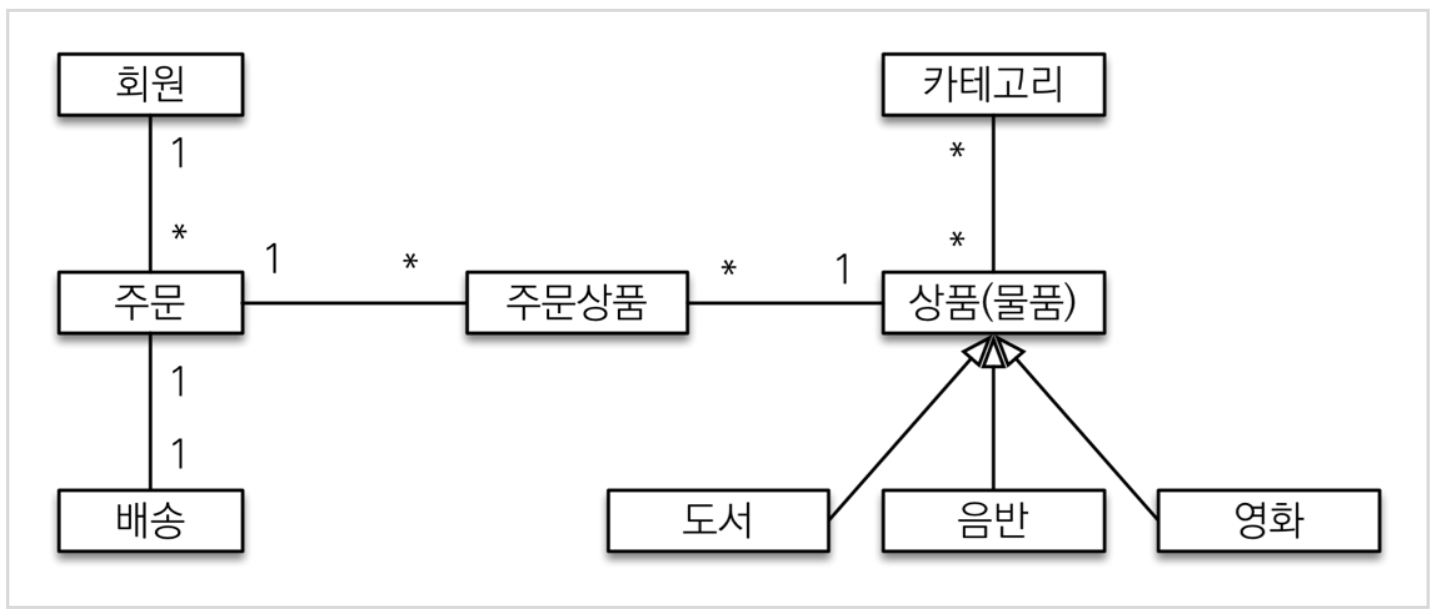

도메인 모델과 테이블 설계

• 회원, 주문, 상품의 관계
  • 회원은 여러 상품을 주문할 수 있다.
  • 그리고 한 번 주문할 때 여러 상품을 선택할 수 있으므로 주문과 상품은 다대다 관계다.
    • 한 번 주문할 때 여러 상품을 담을 수 있고, 한 상품이 여러 주문에 담길 수 있기 때문.
  • 하지만 이런 다대다 관계는 관계형 데이터베이스는 물론이고 엔티 티에서도 거의 사용하지 않는다.
  • 따라서 그림처럼 주문상품이라는 엔티티를 추가해서 다대다 관계를 일대다, 다대일 관계로 풀어냈다.
  • 상품과 카테고리도 다대다 관계로 매핑된다.
    • 하나의 카테고리에 여러 상품이 들어갈 수 있고, 하나의 상품이 복수의 카테고리에 들어갈 수 있기 때문
• 상품 분류 : 상품은 도서, 음반, 영화로 구분되는데 상품이라는 공통 속성을 사용하므로 상속 구조로 표현.

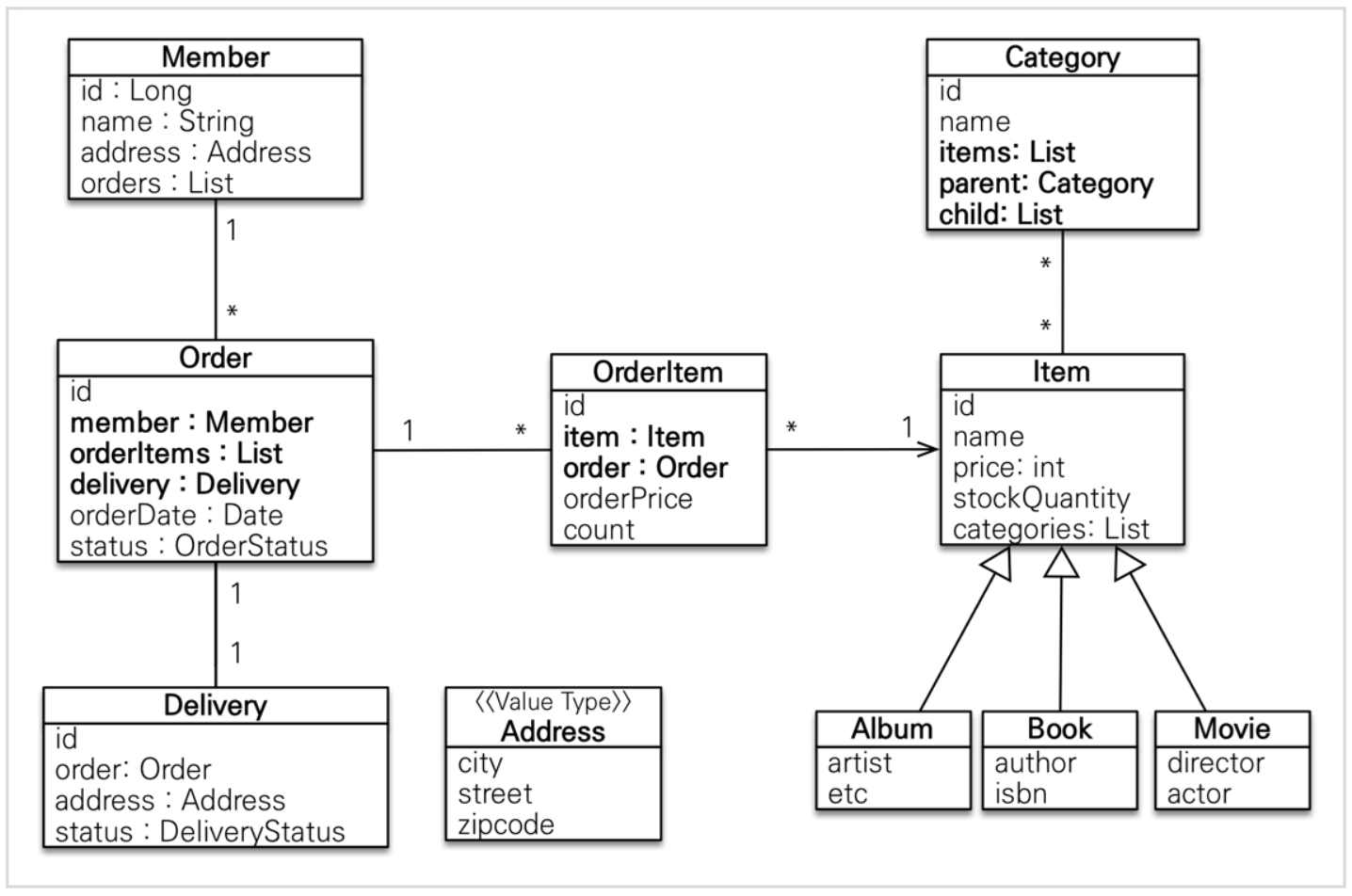

회원 엔티티 분석

• 회원(Member)
  • 이름과 임베디드 타입인 주소(Address), 그리고 주문(orders) 리스트를 가진다.
• 주문(Order)
  • 한 번 주문시 여러 상품을 주문할 수 있으므로 주문과 주문상품(OrderItem)은 일대다 관계다.
  • 주문은 상품을 주문한 회원과 배송 정보, 주문 날짜, 주문 상태(status)를 가지고 있다.
  • 주문 상태는 열거형을 사용했는데 주문(ORDER), 취소(CANCEL)을 표현할 수 있다.
• 주문상품(OrderItem)
  • 주문한 상품 정보와 주문 금액(orderPrice), 주문 수량(count) 정보를 가지고 있다.
    • 보통 OrderLine , LineItem 으로 많이 표현한다.
• 상품(Item)
  • 이름, 가격, 재고수량(stockQuantity)을 가지고 있다.
  • 상품을 주문하면 재고수량이 줄어든다.
  • 상품의 종류로는 도서, 음반, 영화가 있는데 각각은 사용하는 속성이 조금씩 다르다.
• 배송(Delivery)
  • 주문시 하나의 배송 정보를 생성한다.
  • 주문과 배송은 일대일 관계다.
• 카테고리(Category)
  • 상품과 다대다 관계를 맺는다.
  • parent , child 로 부모, 자식 카테고리를 연결한다.
• 주소(Address)
  • 값 타입(임베디드 타입)이다.
  • 회원과 배송(Delivery)에서 사용한다.

회원이 주문을 하기 때문에, 회원이 주문리스트를 가지는 것은 얼핏 보면 잘 설계한 것 같지만, 객체 세상은 실제 세계와는 다르다.
실무에서는 회원이 주문을 참조하지 않고, 주문이 회원을 참조하는 것으로 충분하다.
여기서는 일대다, 다대일의 양방향 연관관계를 설명하기 위해서 추가했다.

실무에서는 다대다 연관관계 사용, 양방향 연관관계 사용을 최대한 피하자.

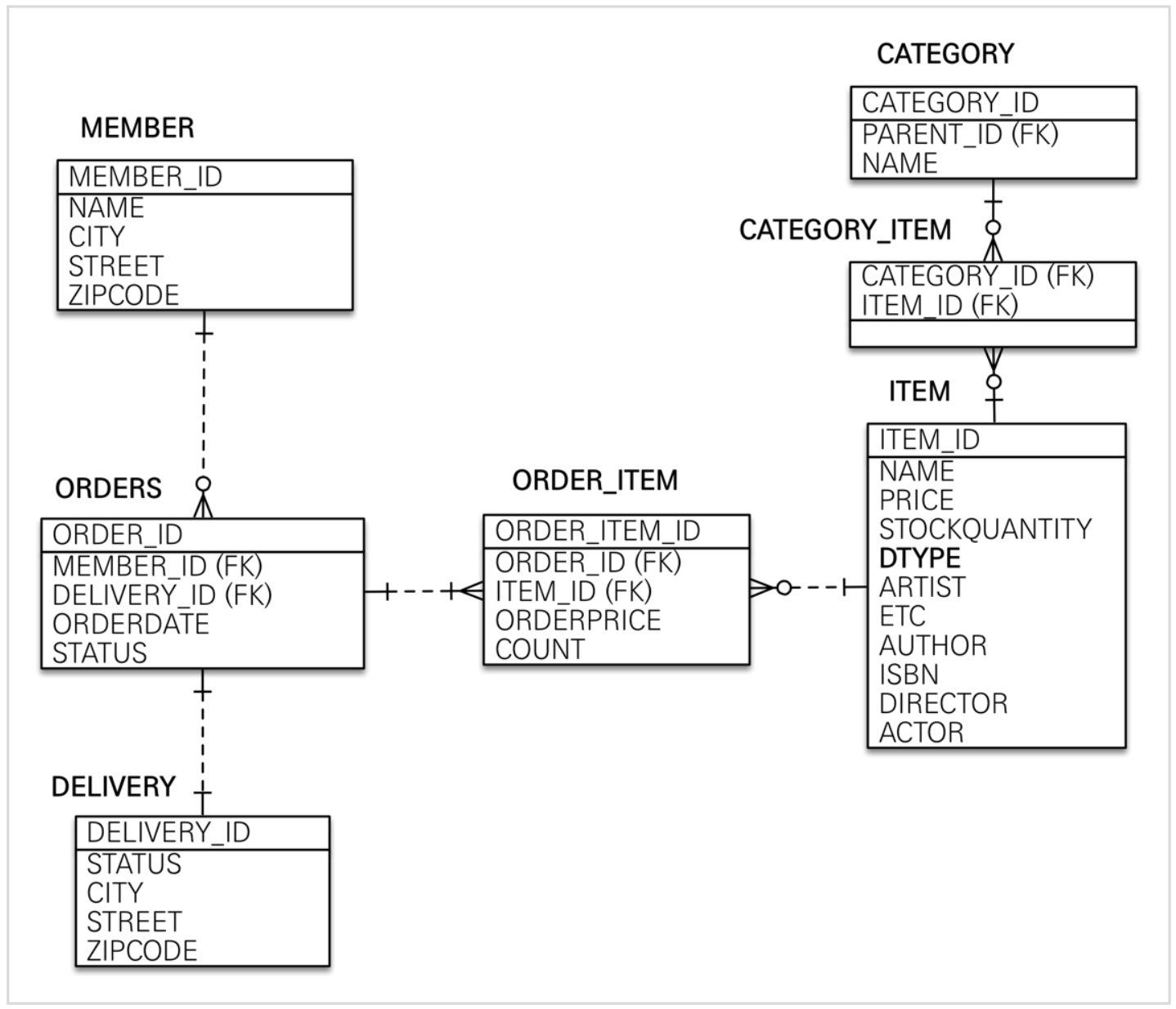

회원 테이블 분석

• MEMBER
  • 회원 엔티티의 Address임베디드 타입 정보가 회원 테이블에 그대로 들어갔다.
  • 이것은 DELIVERY테이블도 마찬가지다.
• ITEM
  • 앨범, 도서, 영화 타입을 통합해서 하나의 테이블로 만들어 싱글 테이블 전략을 사용했다.
  • DTYPE 컬럼으로 타입을 구분한다.

참고 : 테이블명이 ORDER가 아니라 ORDERS인 것은 데이터베이스가 order by때문에 예약어로 잡고 있는 경우가 많아서 관례상 ORDERS를 많이 사용한다.

객체에서는 Category가 Item을 리스트로 가져도 되고, 반대의 경우도 된다.
하지만 관계형 DB에서는 불가능 하기 때문에 CATEGORY_ITEM이라는 매핑 테이블을 하나 두고 CATEGORY와 ITEM을 일대다, 다대일 관계로 풀어내야 한다.

연관관계 매핑 분석

• 회원과 주문
  • 일대다 , 다대일의 양방향 관계다.
  • 연관관계의 주인을 정해야 하는데, 외래키가 있는 주문을 연관관계의 주인으로 정하는 것이 좋다.
    • 외래키가 있는 쪽이 주인이 되어야 한다.
  • 그러므로 Order.member 를 ORDERS.MEMBER_ID외래 키와 매핑한다.
    • Member에 있는 orders:List는 mappedBy를 사용해서 조회용으로 사용한다.
• 주문상품과 주문
  • 다대일 양방향 관계다.
  • 외래 키가 주문상품에 있으므로 주문상품이 연관관계의 주인이다.
  • 그러므로 OrderItem.order를 ORDER_ITEM.ORDER_ID외래 키와 매핑한다.
• 주문상품과 상품
  • 다대일 단방향 관계다.
  • OrderItem.item 을 ORDER_ITEM.ITEM_ID외래키와 매핑한다.
• 주문과 배송
  • 일대일 양방향 관계다.
  • Order.delivery를 ORDERS.DELIVERY_ID외래키와 매핑한다.
• 카테고리와 상품
  • @ManyToMany를 사용해서 매핑한다.
    • 실무에서 @ManyToMany는 사용하지 말자. 여기서는 다대다 관계를 예제로 보여주기 위해 추가했을 뿐이다.

참고: 외래키가 있는 곳을 연관관계의 주인으로 정해라.
연관관계의 주인은 단순히 외래키를 누가 관리하냐의 문제이지 비즈니스상 우위에 있다고 주인으로 정하면 안된다.
예를 들어서 자동차와 바퀴가 있으면, 일대다 관계에서 항상 다쪽에 외래키가 있으므로 외래키가 있는 바퀴를 연관관계의 주인으로 정하면 된다.
물론 자동차를 연관관계의 주인으로 정하는 것이 불가능 한 것은 아니지만, 자동차를 연관관계의 주인으로 정하면 자동차가 관리하지 않는 바퀴 테이블의 외래키 값이 업데이트 되므로 관리와 유지보수가 어렵고, 추가적으로 별도의 업데이트 쿼리가 발생하는 성능 문제도 있다.

출처 : 인프런 김영한 지식공유자님 강의 - 실전! 스프링 부트와 JPA 활용1 - 웹 애플리케이션 개발
