Artineer 리뉴얼 프로젝트

Artineer - Table 설계

오봉봉이 2022. 5. 16. 17:05
728x90

작성 내역

  • 2022 05. 16(월) 초안 작성
  • 2022 05. 18(수) 테이블 일부 수정(대댓글 구현, 멘토링 테이블 구조), 자료형 명시
  • 2022. 09. 22 (수) 댓글, 대댓글 구조를 위해 테이블 구조 변경.
    • 테이블, 엔티티 분석 다이어그램 삽입
  • 2022. 10. 27 (목) 테이블, 엔티티 분석 다이어그램 변경, UploadFile 테이블 추가, 가입인사(Hello)테이블과 족보(Example)테이블 추가
    • 개발 중 변경 사항에 따라 변경함.
      • 처음부터 올바른 설계를 하는 것이 개발에 편하다는 것을 알게 되었다.
  • 2022. 11. 05 (토) 엔티티 ERD 수정(기존 글과 댓글의 관계가 양방향으로 되어 있던 것을 단방향(댓글 -> 글)으로 수정
    • 원래 단방향으로 설계 했는데 화살표를 잘 못 표기함.

테이블 구조

회원 테이블

  • Member
    • member_No (NN, PK, AI)(회원 번호) BIGINT
    • ID VARCHAR(12)
    • Password VARCHAR(15)
    • Name VARCHAR(5)
    • Year VARCHAR(4)
    • Month VARCHAR(2)
    • Day VARCHAR(2)
    • Email VARCHAR(30)
    • firstNumber VARCHAR(3)
    • middleNumber VARCHAR(4)
    • lastNumber VARCHAR(4)
    • Gender CHAR(1)
    • Generation (기수) CHAR(1)
    • Level VARCHAR(10)

UploadFile 테이블

  • UploadFile
    • UploadFile_no (NN, PK, AI) BIGINT
    • UploadFileName text (파일 업로드 원본 파일 이름)
    • StoreFileName text (스토리지에 저장되는 파일 이름 = UUID + 원본 파일 이름)

공지사항 테이블

  • Notice
    • notice_No (NN, PK, AI)(글 번호) BIGINT
    • member_No (Member FK)
    • WriteDate (작성일) TIMESTAMP
    • Title (제목) TEXT
    • Detail (내용) TEXT
    • UploadFile_No BIGINT (UploadFile FK)
    • View (조회수) BIGINT
    • constraint FK_Notice_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_Notice_UploadFile FOREIGN KEY (UploadFile_No) REFERENCES UploadFile (UploadFile_No)
  • Notice_Comment
    • noticeComment_No (NN, PK, AI)(댓글 번호) INT
    • member_No (Member FK) BIGINT
    • Detail (내용) TEXT
    • WriteDate (작성일) TIMESTAMP
    • notice_No (Notice FK) BIGINT
    • parentComment_No BIGINT
    • constraint FK_NoticeComment_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_NoticeComment_Notice FOREIGN KEY (notice_No) REFERENCES Notice (notice_No)

회의록 테이블

  • Meeting
    • meeting_No (NN, PK, AI)(글 번호) BIGINT
    • member_No (Member FK)
    • WriteDate (작성일) TIMESTAMP
    • Title (제목) TEXT
    • Detail (내용) TEXT
    • UploadFile_No BIGINT (UploadFile FK)
    • View (조회수) BIGINT
    • constraint FK_Meeting_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_Meeting_UploadFile FOREIGN KEY (UploadFile_No) REFERENCES UploadFile (UploadFile_No)
  • Meeting_Comment
    • meetingComment_No (NN, PK, AI)(댓글 번호) INT
    • member_No (Member FK) BIGINT
    • Detail (내용) TEXT
    • WriteDate (작성일) TIMESTAMP
    • meeting_No (Notice FK) BIGINT
    • parentComment_No BIGINT
    • constraint FK_MeetingComment_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_MeetingComment_Meeting FOREIGN KEY (meeting_No) REFERENCES Meeting (meeting_No)

멘토링 테이블 (2022. 09. 21 (수) 수정내용 : 추후 구현)

  • Mentoring
    • No (NN, PK, AI)(글 번호) INT
    • MentoName VARCHAR(5)
    • Generation (기수) CHAR(1)
    • Title VARCHAR(30)
    • Detail VARCHAR(100)

프로젝트 테이블

  • Project
    • project_No (NN, PK, AI)(글 번호) BIGINT
    • member_No (Member FK)
    • WriteDate (작성일) TIMESTAMP
    • Title (제목) TEXT
    • Detail (내용) TEXT
    • UploadFile_No BIGINT (UploadFile FK)
    • View (조회수) BIGINT
    • constraint FK_Project_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_Project_UploadFile FOREIGN KEY (UploadFile_No) REFERENCES UploadFile (UploadFile_No)
  • Project_Comment
    • projectComment_No (NN, PK, AI)(댓글 번호) INT
    • member_No (Member FK) BIGINT
    • Detail (내용) TEXT
    • WriteDate (작성일) TIMESTAMP
    • project_No (Notice FK) BIGINT
    • parentComment_No BIGINT
    • constraint FK_ProjectComment_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_ProjectComment_Project FOREIGN KEY (project_No) REFERENCES Project (project_No)

자료실 테이블

  • Reference
    • reference_No (NN, PK, AI)(글 번호) BIGINT
    • member_No (Member FK)
    • WriteDate (작성일) TIMESTAMP
    • Title (제목) TEXT
    • Detail (내용) TEXT
    • UploadFile_No BIGINT (UploadFile FK)
    • View (조회수) BIGINT
    • constraint FK_Reference_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_Reference_UploadFile FOREIGN KEY (UploadFile_No) REFERENCES UploadFile (UploadFile_No)
  • Reference_Comment
    • referenceComment_No (NN, PK, AI)(댓글 번호) INT
    • member_No (Member FK) BIGINT
    • Detail (내용) TEXT
    • WriteDate (작성일) TIMESTAMP
    • reference_No (Notice FK) BIGINT
    • parentComment_No BIGINT
    • constraint FK_Reference_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_Reference_UploadFile FOREIGN KEY (UploadFile_No) REFERENCES UploadFile (UploadFile_No)

갤러리 테이블

  • Gallery
    • gallery_No (NN, PK, AI)(글 번호) BIGINT
    • member_No (Member FK)
    • WriteDate (작성일) TIMESTAMP
    • Title (제목) TEXT
    • Detail (내용) TEXT
    • UploadFile_No BIGINT (UploadFile FK)
    • View (조회수) BIGINT
    • constraint FK_Gallery_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_Gallery_UploadFile FOREIGN KEY (UploadFile_No) REFERENCES UploadFile (UploadFile_No)
  • Gallery_Comment
    • galleryComment_No (NN, PK, AI)(댓글 번호) INT
    • member_No (Member FK) BIGINT
    • Detail (내용) TEXT
    • WriteDate (작성일) TIMESTAMP
    • gallery_No (Notice FK) BIGINT
    • parentComment_No BIGINT
    • constraint FK_GalleryComment_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_GalleryComment_Gallery FOREIGN KEY (gallery_No) REFERENCES Gallery (gallery_No)

시험족보 테이블

  • Example
    • example_No (NN, PK, AI)(글 번호) BIGINT
    • member_No (Member FK)
    • WriteDate (작성일) TIMESTAMP
    • Title (제목) TEXT
    • Detail (내용) TEXT
    • UploadFile_No BIGINT (UploadFile FK)
    • View (조회수) BIGINT
    • constraint FK_Example_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_Example_UploadFile FOREIGN KEY (UploadFile_No) REFERENCES UploadFile (UploadFile_No)
  • Example_Comment
    • exampleComment_No (NN, PK, AI)(댓글 번호) INT
    • member_No (Member FK) BIGINT
    • Detail (내용) TEXT
    • WriteDate (작성일) TIMESTAMP
    • example_No (Notice FK) BIGINT
    • parentComment_No BIGINT
    • constraint FK_ExampleComment_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_ExampleComment_Example FOREIGN KEY (example_No) REFERENCES Example (example_No)

가입인사 테이블

  • Hello
    • hello_No (NN, PK, AI)(글 번호) BIGINT
    • member_No (Member FK)
    • WriteDate (작성일) TIMESTAMP
    • Title (제목) TEXT
    • Detail (내용) TEXT
    • View (조회수) BIGINT
    • constraint FK_Hello_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
  • Hello_Comment
    • helloComment_No (NN, PK, AI)(댓글 번호) INT
    • member_No (Member FK) BIGINT
    • Detail (내용) TEXT
    • WriteDate (작성일) TIMESTAMP
    • hello_No (Notice FK) BIGINT
    • parentComment_No BIGINT
    • constraint FK_HelloComment_Member FOREIGN KEY (member_No) REFERENCES Member (member_No)
    • constraint FK_HelloComment_Hello FOREIGN KEY (hello_no) REFERENCES Hello (hello_No)

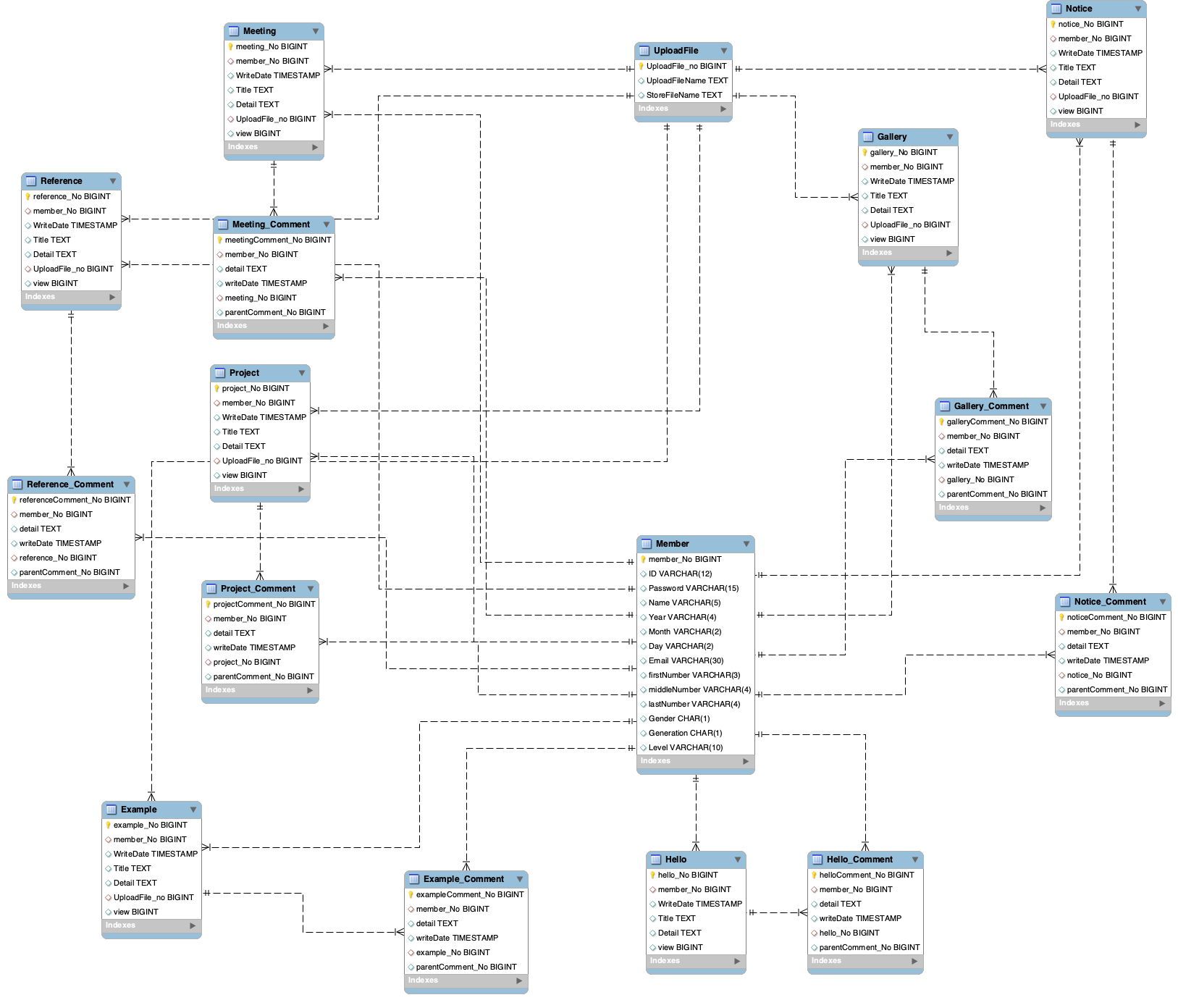

테이블 분석

보기 불편하지만 간단하게 설명하면 각 게시판 테이블(Notice, Project, Reference, Gallery, Meeting, Hello, Example)과 댓글 테이블(Notice_Comment, Project_Comment, Reference_Comment, Gallery_Comment, Meeting_Comment, Hello_Comment, Example_Comment)은 Member와 연관되어 있고,  게시판 테이블(Notice, Project, Reference, Gallery, Meeting, Example)은 UploadFile테이블과 연관되어 있다.

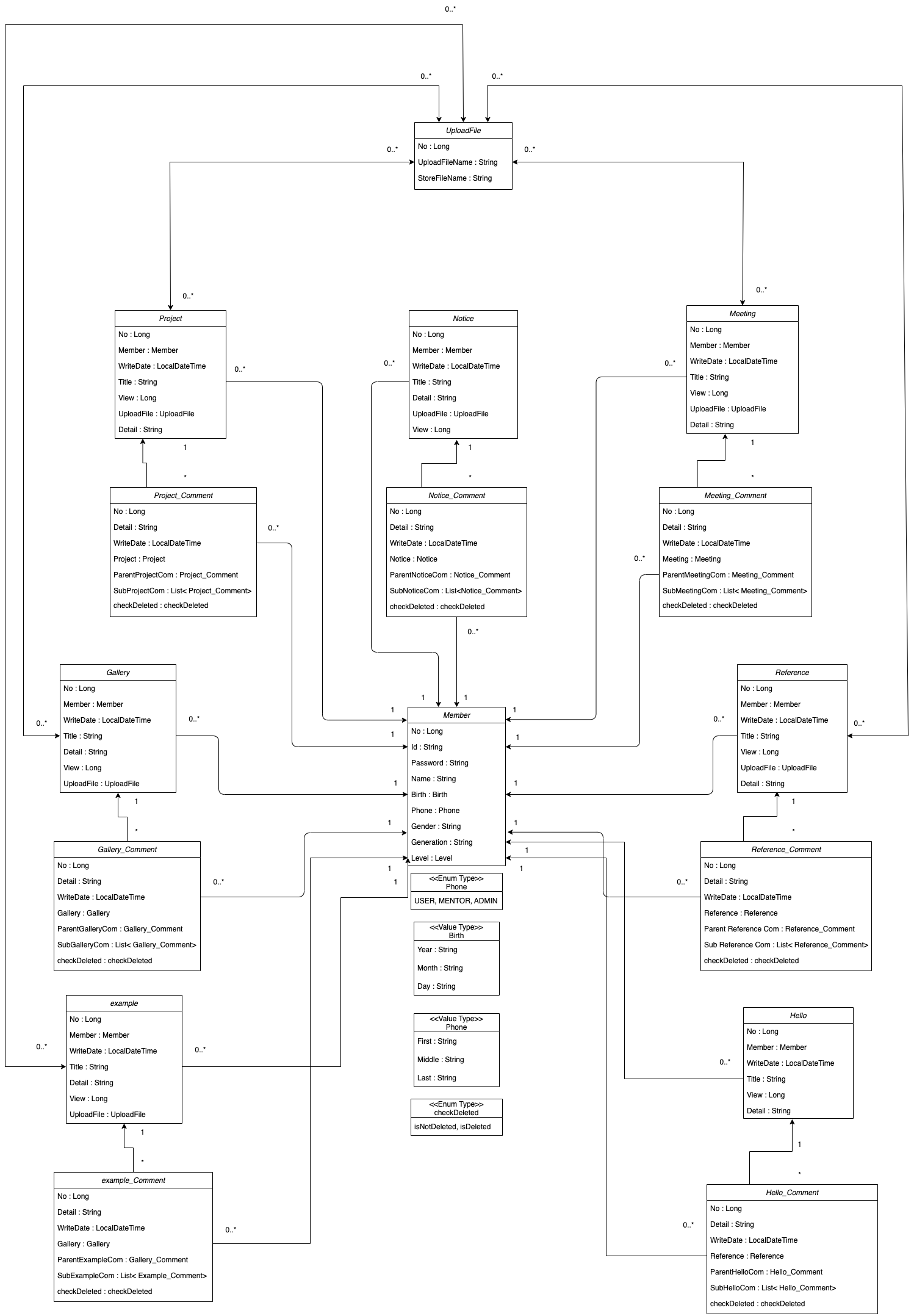

엔티티 분석

728x90
